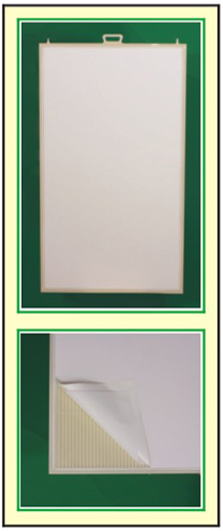

●平膜（JENVIS）の仕様
| 区 分 |
仕 様 |
平膜モジュール |
| 平膜 |
素材 |
C-PVC |
 |
| 膜面穴径 |
0.4um |
| 平膜モジュール |
材質 |
ＡＢＳ |
| 有効膜面積 |
1.0㎡ |
| 外形寸法 |
560(W)×1000(H)×8(T)mm |
| 通水口径 |
ID4.5×OD8×2(mm) |
| 膜面通過流速 |
0.3～0.5m3/日 |
| 使用温度範囲 |
2～38℃ |
| 使用圧力範囲 |
0～-60cmHg |
| 適用pH範囲 |
2～10 |
| 接着方式 |
熱溶着方式 |
※JENVISはKTR(Korea testing & Research
Institute)で試験成績を受けた製品です。

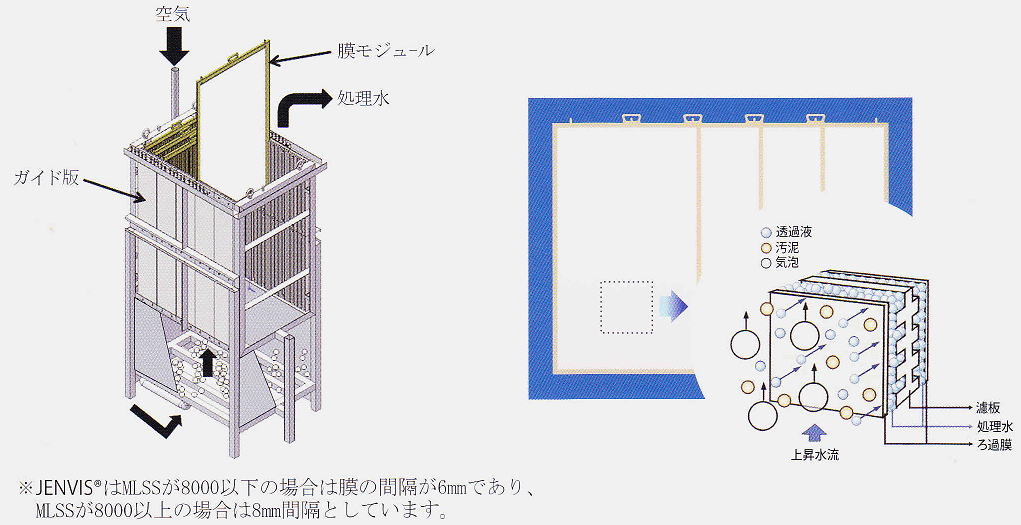

JENVIS SYSTEMは最終沈澱槽の固液分離工程の代わりに、生物反応槽に浸漬した平膜の精密ろ過装置により活性汚泥と処理水を完璧に分離し、安定した処理水を得るために公称口径0.4μm以下の多孔質構造の精密ろ過膜（ＭＦ）を採用しています。また、処理水の吸入抵抗を最小化するために垂直流路を避けて水平流路に設計された支持板を使用しました。
JENVIS フレームの安全性を高めるためにJENVISガイドと取水管を規格化させた物を使用し、よりコンパクトに構成しています。JENVIS
SYSTEMは散気ノズル清掃が可能である。膜上部には膜間隔を維持する構造とした。一体型フレームにガイド板を設置してエアーの分散を抑制する構造とし、平膜の間に汚泥が固まるのを防ぐようにした。

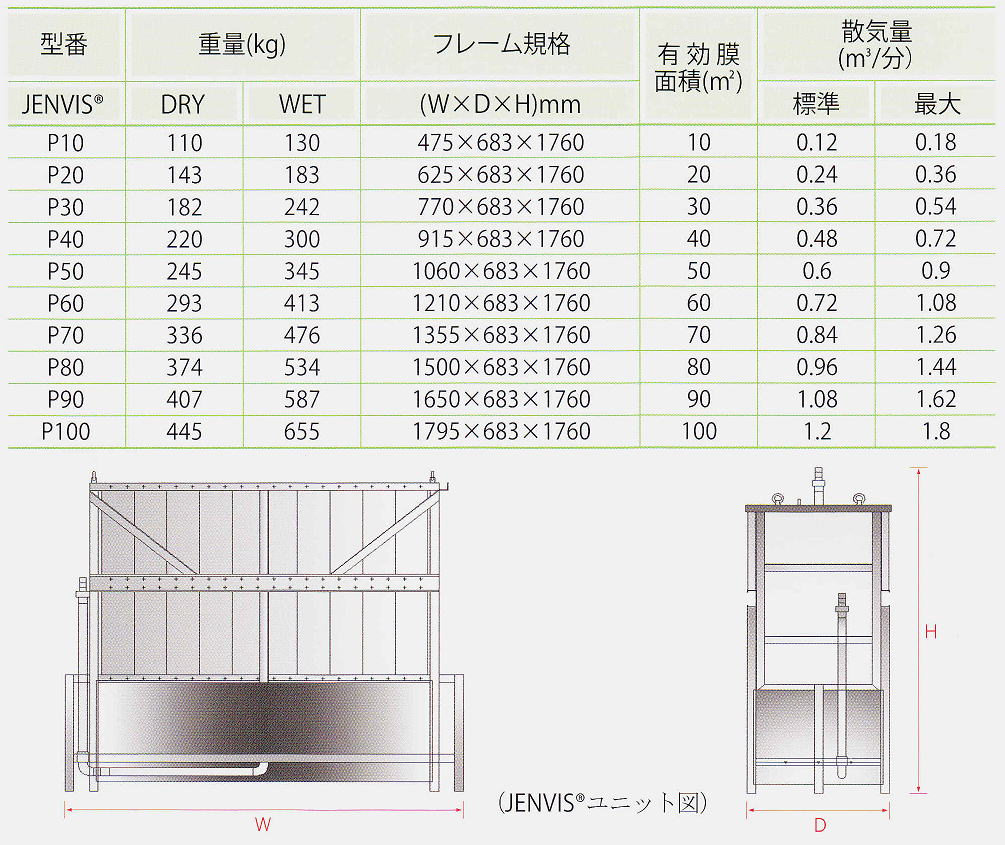

●浸漬型の平膜・散気装置一体型の仕様

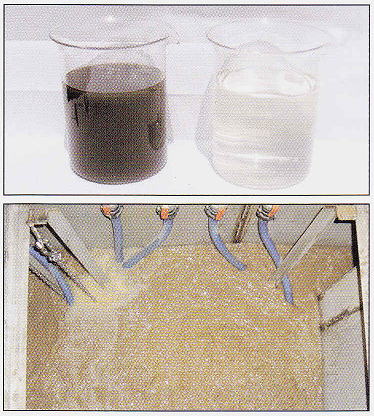

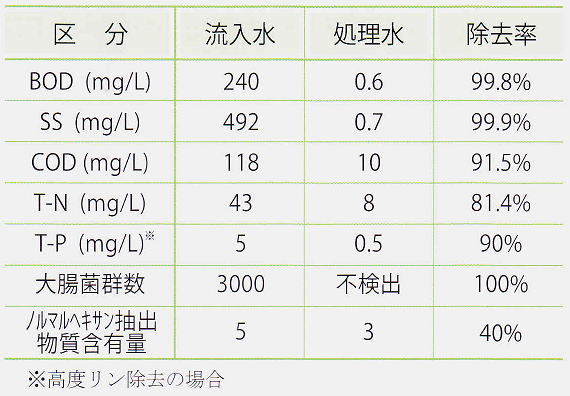

●JENVISの処理水質

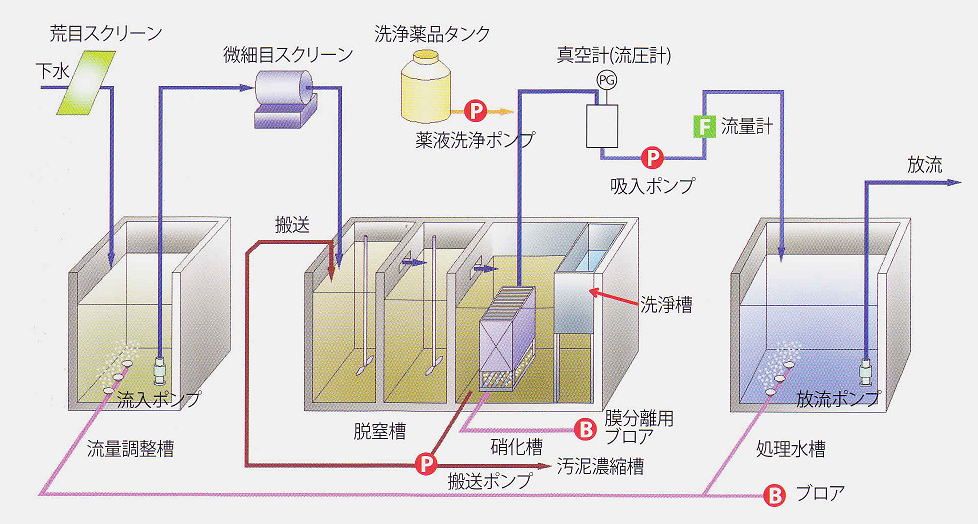

●JENVISシステム
●JENVISの納品事例
◆奈良県鴻池病院（2010年7月）、重水（水の再利用）、JENVIS一体型

奈良県鴻池病院の全景 工事完了後の記念撮影
◆岡山県フジトーク工場（2012年12月）、重水（水の再利用）、JENVIS分離型

工場の全景 工事完了後のガイドテスト
●財団法人日本建築センター性能評価申請のためのテスト中
１ テスト期間：2012年12月～2013年11月
２ 性能評定認可予定：2013年12月
●カタログ
・JENVISカタログのダウンロード |
